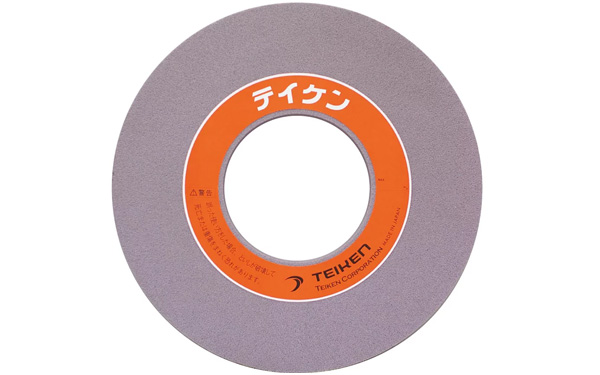

オールマイティートイシ

スチール系焼入れ材料の研削にはアルミナ系砥粒を使用します。
一般的な砥材としては、A、WA、PA、HAなどが挙げられます。一口にアルミナ系砥粒といっても結晶構造が多結晶、 単結晶、そして粒形もブロッキータイプ、フライアブルタイプなどさまざまな性質を持っています。
しかし、そのどれもが特徴的ですが完全ではありません。SPWはそれぞれの特徴を生かし、弱い部分を補うことですばらしいパフォーマンスを実現しました。また高価なセラミック系砥粒ではありませんので、コストダウンにも有効です。

Features & Merit

SPWの特徴、メリット

●生材~焼入れ材まで加工できるため、1種類のトイシで完了できる。

●寸法精度が良い。

●ダイヤモンドドレッサの消耗が少ない。

●セラミック系トイシからのコストダウンができる。



STOCK LIST

在庫一覧

形状 サイズ カテゴリ1 カテゴリ2
1A 180x13x31.75 SPW60H 9V30
1A 205x19x31.75 SPW46H 9V30
1A 205x19x31.75 SPW60H 9V30
1A 205x19x50.8 SPW60H 9V30
1A 305x38x127 SPW46H 9V30
1A 305x38x127 SPW46I 9V30
1A 305x38x127  SPW60H 9V30
1A 355x38x127 SPW46H 9V30
1A 405x50x127 SPW80J 8V30
1A 510x50x127 SPW46H 9V30

CUSTOMER VOICE

お客様の声

1A 510x50x127 SPW60G 11V29d

平面研削

ワークプリハードン

S50Cなど 周速1980m/min

従来の別砥材の#54に比べ、目詰まりが少なく、切れ味良好でドレスインターバルが延びました。また切れが良いので5㎜以下の薄板加工にも反りが出にくく良好です。しかも粒度も細かくなったので、面も良くなりました。

1A 510x100x203.2 SPW60G 10V29d

平面研削

ワークSUJ2・鋳物・
デンスバー・生材

1500x250x30T 周 速1600m/min
ワーク速度27.6m/min 切込み5μm
研削代0.3㎜ 面粗さRa0.16以下

今までビビリが出てしまうのが問題で、#46を使用していましたが、SPW#60に変えることで問題は解消しました。具体的にはビビリは無くなり、ドレスインターバルも延び、加工時間が短縮しました。仕上げの切込み3μm→5μ mに上げることができ、面も上がりました。

1A 610x140x304.8 SPW100M 7V30

センタレス研削

ワークSUP(HRC38~43)

Φ8.5x120L、周速2700m/ min、
切込み0.2~0.3㎜ 面粗さRa0.8以下

従来は230本に1回ドレスしていましたが、SPWに変え、500本までノードレスで加工できるようになりました。面も安定しており、(350本加工時Ra0.3、500本加工時Ra0.32)、テーパーや軸径の公差も全く問題ありません。

5A 860x100x304.8 SPW60J 8B16

円筒研削

ワーククロムメッキ
母材のSCMやS50Cなど

Φ500x2000L 周速1836m/min
ワーク速度20m/min 切込み0.05㎜
研削代1㎜

クロムメッキの剥ぎ取りに使用しており、従来品に比べ、スクラッチが非常に少なくなり、面も良いので、仕上げのバーチカルも楽になりました。送りマークやびびりも無く、切れが持続する感じがします。

1N 510x50x127 SPW80/120 G/J 10V30

円筒研削

ワークSCM415

Φ17x32L 周速2700m/min
ワーク速度 24m/min
面粗さ端面Ra0.21以下

従来は側面の焼け、割れを防ぐために、8本加工する度にドレスを入れていました。SPWに変えることで側面の焼けが起こりにくく14本までノードレスで加工できるようになりました。面粗度も従来より良くなり(Ra0.13→0.09)、品質向上にも繋がりました。



1A 510x205x305 SPW120K 7V22

センタレス研削

ワークSUJ2

Φ11x58L 周速2400m/min
研削代20μm

従来品よりドレスインターバルが2倍に延びました。(800本→1600本)従来は800本位から研削音が高くなり、目詰まりを起こしていましたが、SPWは切れ味が持続します。

1N 760x120x304.8 SPW60J 8V30

円筒研削

ワークSCM415

Φ120x600L 周速2400m/min、
ワーク速度20m/min、
研削代0.3~0.4㎜

スピンドルの端面部4カ所の加工に使用しており、従来品より切れが良く、端面焼けが軽減しました。しかも切込み速度も0.18→0.2㎜/sに上げても目詰まりが少なく、加工時間の短縮+ドレッサーの消耗が軽減されました。

22 405x75x152.4 SPW80K 8V30

円筒研削

ワークFCD・生・SCM415など

周速2700m/min、切込み10μm

従来のPAトイシとSPWで、さまざまなワークを同条件で加工、比較しましたが、切れ、耐久性、ともに良くなり、納期面も含め満足しています。



1A 355x38x127 SPW60H 9V30

平面研削

ワークSUJ2

周速2700m/min 切込み2μm、
研削代0.4~0.6㎜

従来品に比べ、SPWは多少減りが早く感じますが、切れが良く、ドレスインターバルが倍以上延びました。またテーブル速度調整や、歪んだワークや反ったワークなど場面に応じての対応がしやすくなりました。

1A 355x38x127 SPW46H 8V30

平面研削

ワーク生~焼入れまで色々

周速1980m/min 切込み7μm

従来品に比べ減りにくく、精度が出しやすくなりました。ドレッサも単石タイプからRZドレッサに変えて、ドレスインターバルも延びました。



1A 355x25x127 SPW60I 8V30

円筒研削

ワークSCM415

Φ6x100L 周速1980m/min、
切込み10μm

今まで色々なトイシを試しましたが、目詰まりがひどく頻繁にドレスしないといけませんでした。SPWは切れが良く、目詰まりしにくいため、楽に加工できるようになりました。
