HW SERIES

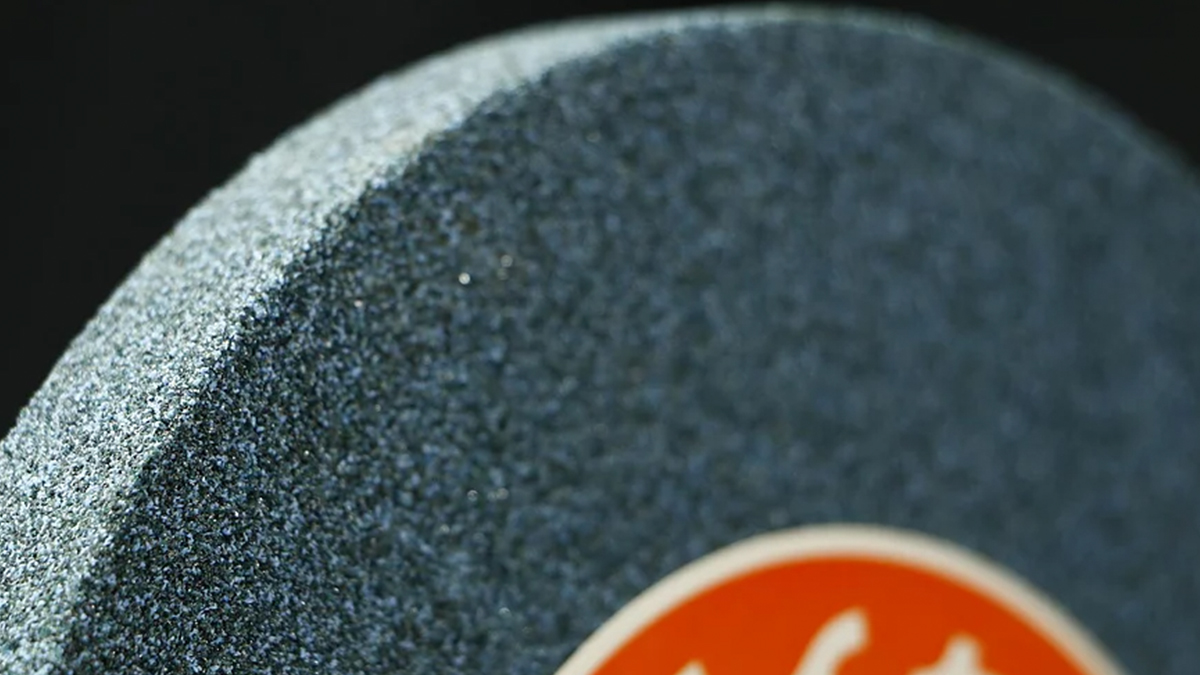

HWシリーズ

WA+GC=ってどうなの!

WAとGCは熱膨張係数をはじめ性格が異なるため、ミックスさせることは容易ではありませんでした。 しかし、新開発のV29ボンドにより、これらの問題を解決することに成功しました。

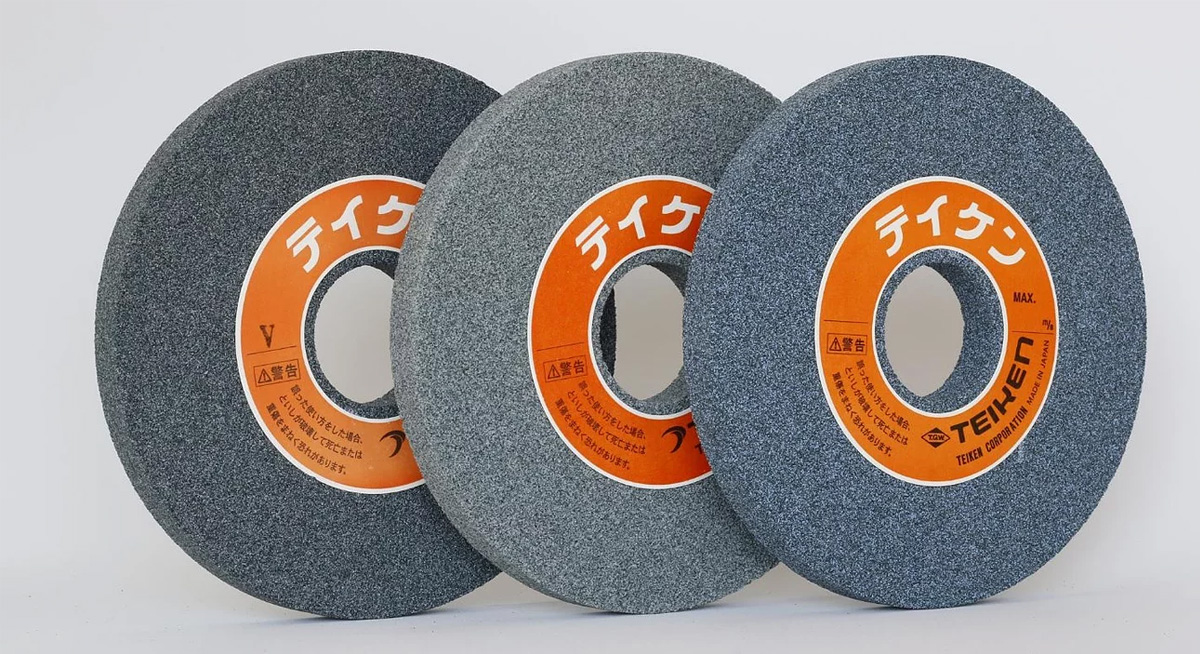

加工物や内容により、HW、HWP、HWRの3種類より砥材を選ぶことができます。
主な使い分けは以下になります。
HW…薄物加工用
HWP…鋳物がメインの加工
HWR…オールマイティーに加工

FEATURES AND BENEFITS

HWシリーズの特徴、メリット

●非常に破砕性が良いため、目詰まりが少なくドレス回数が減る。
●鉄系、非鉄系とトイシを分けなくても、HWシリーズの1つのトイシで加工できる。
●切れが良いため、反りの発生しやすいワークに最適。

MOVIE

動画一覧



STOCK LIST

在庫一覧

形状 サイズ カテゴリ1 カテゴリ2
1A 180x13x31.75 HW60H 9V29
1A 180x13x31.75 HW80J  8V29
1A 305x38x127 HW60H 9V29
1A 355x38x127 HW60I  9V29

CUSTOMER VOICE

お客様の声

1A 300x32x76.2 HW80H 13V29d

平面研削

ワークSUS303・
アルミ

500x300x5T 周速1800m/min、
切込み粗2μm 取り代0.2㎜ 湿式加工

従来は#100を使用していましたが、切込みが1μmでも反りが発生し、修正のための取り代が増えていましたが、HWを使用することで、反りが発生しなくなり、切込みも2µmに増やすことができました。多少プラス寸法にはなりますが、安定しており、これまでの修正時間を考えると、生産性は上がりました。

1A 350x38x127 HW80H 13V29d

平面研削

ワークSUS303

100x100x5T 周速1800m/min
切込み粗3μm 仕上げ0.5μm
湿式加工

5㎜以下の薄板加工は反りが発生しやすく、特に苦労していましたが、HWは研削抵抗が少なく、研削熱も発生しにくいので、反りにくく良好です。また焼入れ材にも使用できますので、今後は焼入れの薄板にも展開していきます。

1A 305x32x76.2 HWP60H 13V29d

平面研削

ワークSUS303

270x100x7T 周速1600m/min
ワーク速度15m/min 切込み1μm
研削代0.25㎜ 平坦度10μm以内

従来GCトイシを使用しており、反りを抑えるため慎重に加工しており、約8時間かかっていました。HWPに変え、熱が発生しにくいので、反りにくくなり、加工時間は約半分に短縮されました。

1A 350x38x127 HW80H 13V29d

平面研削

ワークNAK80・NAK55

周速1800m/min
ワーク速度18m/min
切込み4μm研削代0.3~0.4mm
面粗さRa0.4~1.6
平坦度5/100 平行度1/100以内

従来単結晶砥粒を使用しており、反りが改善できず、苦労していました。更に熱の発生を抑えるため#46を使用していました。HWに変えると研削性が良く、熱も発生しにくいので反りが改善しました。粒度も#80を使用できるように  なり、面も良くなりました。

1C 405x50x177.8 HWP60H 11V29

平面研削

ワークSS400・S45C生・
焼入れ・鋳物

周速1653m/min
ワーク速度20m/min
切込み2μm

従来は単結晶砥粒の#54を使用しており、ビビリが問題でした。HWPに変えるとビビリは出ず、面もキレイで真直度も良くなりました。横軸でもテストし、出口当たりのビビリと送りマークが問題でしたが、こちらも解消しました。

1A 510x38x127 HW60I 11V29

平面研削

ワークSUS303

Φ300x1000L 周速800m/min
ワーク速度14.4m/min
切込み5μm 研削代0.4㎜
面粗さ2S以下

ワークがメッキから溶射に変わり、従来のPAトイでは目詰まりが早くなり、研削性も悪く困っていました。HWは溶射の加工も目詰まりなく行うことができ、良く切れて、面粗度も出ており良好です。

1A 710x150x304.8 HWP46I 9V29

平面研削

ワークFC300・
高周波焼入れ
(HRC50~60)

Φ50x4000L 周速1820m/min
ワーク速度14m/min
切込み2μm 研削代0.2㎜

長さのあるワークを研削すると、切れないトイシだと熱を持ち、ワークが中凹になってしまい、寸法を出すのに時間がかかっていましたが、HWPは熱を持ちにくく、切れも良いので、寸法も出しやすくなりました。

7N 700x130x305 HWR60H 11V29

平面研削

ワーク鋳物

1200x900 周速1778m/min、
ワーク速度40m/min 切込み5μm
研削代0.06㎜

セラミック砥粒からHWRに変えて、加工時間が短縮しました。周速1319→1778m/min、テーブル速度30→40m/min以上の条件に上げても問題無く切れ、面も良いので、仕上げも要らなくなりました。

1A 760x70x304.8 HW60H 9V29

円筒研削

ワークSUS303・420など

Φ500x2000L 周速1800m/min、
ワー ク速度18m/min、
切込み20μm 研削代0.2㎜

セラミック砥粒からHWに切り替えて使用したところ、研削面が向上し、減りも少なくなりました。何より鉄系、非鉄系共に使用できるため、砥石交換する必要が無くなり時間短縮に繋がりました。

1A 710x150x304.8 HWR60I 9V29

平面研削

ワークFC250生・
焼き入れ両方

320x2100 周速1980m/min
切込み粗10μm 仕上げ2μm、
研削代0.15㎜

従来のセラミック砥粒はビビリが出るため、作業時間が読めず困っていましたが、HWRは面が安定し、毎回同じような仕上がりになるため、予定通りに作業できるようになりました。

20 455x55x127 HWP80J 9V29

円筒研削

ワーク鋳物

Φ210x500L 周速2400m/min
ワーク速度19.8m/min
切込み10μm

HWPは従来に比べ、切れが良く、目詰まりしにくいです。歪みも非常に小さくなり、側面加工にも良く今まで15分かかっていた加工が5分でできるようになりました。

1A 510x50x127 HW60H 9V29

平面研削

ワークCENA1・HPM77・PSL

1400x900x100T 周速1500m/min ワーク速度25m/min、
切込み10~20μm 研削代0.2㎜

従来品は減りが早く、0.1㎜取るのにトイシは0.5㎜減っていましたが、HWは0.1㎜取るのに0.05㎜しか減らず、非常に切れ、加工時間も1日かかっていたものが半日に大幅に短縮できました。

SP 300x38x101.6 HWR60H 11V29

平面研削

ワーク鋳物焼入れ・
30x840 3台並べて加工

周速1413m/min
ワーク速度30m/min、
切込み粗5μm 仕上げ2μm

HWRに変えて、従来のセラミックトイシよりトイシ回転を1300→1500rpmに上げても問題なく、ビビリも無くなりました。非常に良好なため、他の機械でもテストする予定です。
