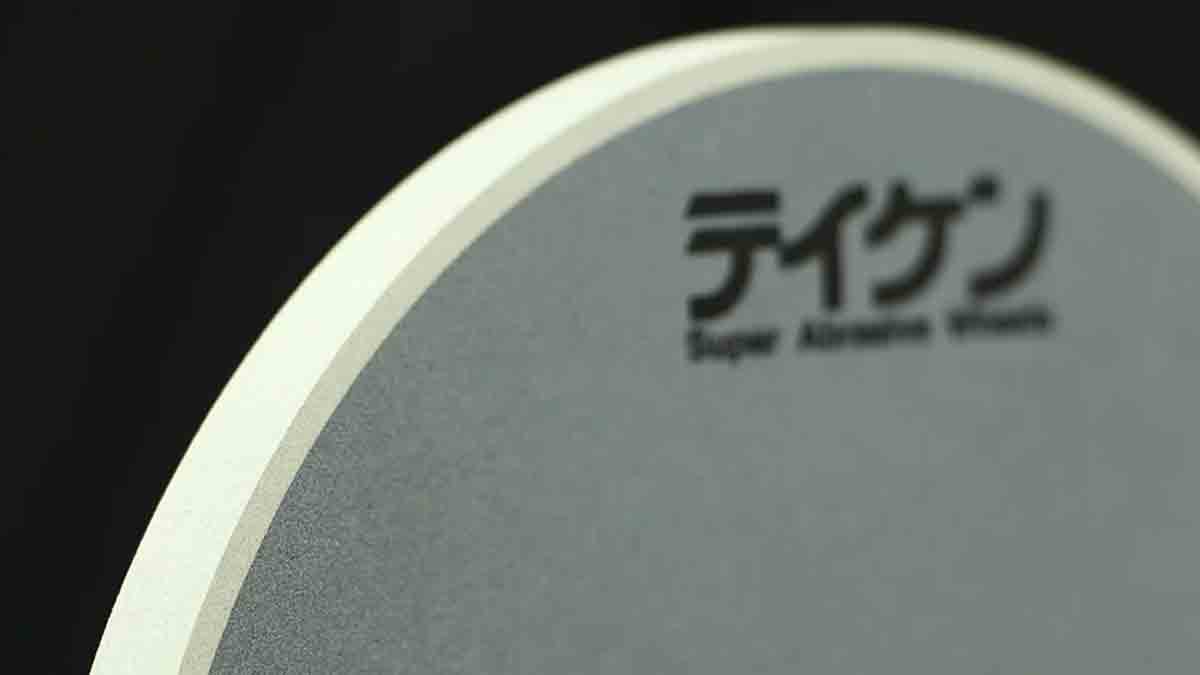

VIT WHEEL

ビトホイール

切れ味の追求

難削材の加工や、高精度高能率研削を実現するためには、保持力が高く、化学的に安定しているビトリファイドボンドが適しています。

製造の困難なビトリファイド製法ですが、テイケンの長年の研究で、さまざまなキャラクターのホイールを製造することが可能になりました。

FEATURES AND BENEFITS

ビトホイールの特徴、メリット

●一体成形のため、剛性が高い。
●熱膨張が少ない。
●有気孔なので、細目でも良く切れる。
●乾式加工ができるので、楽に加工できる。
●成形、端面加工ができる。
●様々な用途に使用できる。
●コンパックスの加工に向いている。(ビトダイヤ)

CUSTOMER VOICE

お客様の声

3A1 350x38x127 30U-5X TBN270K 75V23

円筒研削

ワーク硬質クロムメッキ耐熱合金

周速1980m/min

これまでセラミックトイシを使用しており、スクラッチが問題でした。ビトTBNにすることでスクラッチは無くなり寸法も出しやすく、ホイールの単価は上がりましたが、加工能率も上がりました。

1A1R 180x10x31.75 3X TD200L 75V6X

平面研削

ワーク超硬

3.8x11x18 周速1695m/min
切込み3~5m 研削代2㎜

従来品に比べ、プランジ後のトラバースカットで波打ち面が解消されました。また以前に比べ、ワークの熱も下がった分、焼けにくくなったのだと思います。

1A1 200x20x50.8 3X TBN230K 75V23

平面研削

ワークSKD・SKHELMAX

周速1440m/min 切込み2~5μm
研削代0.1㎜

従来品に比べ、寸法出しが良好になりました。平面度5/1000が1回で出せます。

SP 180x8.3x31.75 5X TBN170L 100V16

平面研削

ワークASP・SKD11

Φ20~50 周速1980m/min
切込み5~10μm 研削代0.2~0.3㎜面粗さRmax2S

今までレジンホイールを使用していましたが、ビトTBNに変更し、切込みを増やすことができました。RZドレッサ(角柱タイプ)でドレスも簡単に行うことができ、能率が上がりました。

1A1 18x20x6 3X TBN170M 75V12

ギヤーの内面研削

ワークSCM420H

Φ20x12.6 周速1600m/min
研削 代0.2㎜
面粗さRmax1.6~2.3S

今まではWAやセラミックトイシを使用していましたが、寸法が安定しないため毎回切込むたびにドレスしていました。VITTBNに変え、ドレスインターバルが500本に増えました。寸法、面粗さ共に安定しているので、大幅なトー  タルコストダウンになりました。

14A1 180x15x31.75 8U-3X TD600J 75V6

平面研削

ワーク超硬

10x30 周速1140m/min
切込み3μm 研削代0.1㎜

従来品に比べ、切れ味、寸法精度が良くなりました。

6A2 125x25x31.75 10W-2X TD800Q 125V1

工具研削

ワークコンパックス


コンパックス用ダイヤに使用しており、CBNやチップなどにも切れが良く、ごくたまにチッピングが出ますが、とても満足しています。

1A1 180x10x31.75 5X TD140P 200V6

平面研削

ワーク色々

周速1800m/min 切込み10μm

これまで色々なビトダイヤをテストしましたが、耐久力が不足していました。このホイールは切れ耐久力共に良く、湿式加工も問題ないので大変助かっています。

6SP 355x55x80 5W-5X TD140Q 100V16

ワークセラミック

サイズ50~300角

従来はワークの面積が大きくなると加工負荷がかかり、ホイールが止まることもありました。このホイ-ルは切れて耐久力も良く、この加工に関してはこれ以上のホイールは無いのでは?と思っています。

3A1 250x15x50.8 10U-3X TBN170J 75V16

ワークSKH9(HRC64)

Φ11x1T 周速1440m/min 切込み0.003㎜ 研削代0.5㎜

従来品は平衡度0.005㎜以下を出すには、切込みを0.001㎜で加工しないといけませんでしたが、VITTBNに変え、切込みを0.003㎜まで上げても平衡度が出るため、加工能率が上がりました。

1A1 250x25x76.2 5X TBN200O 75V12

ワークSKD・SKH

Φ6~30 周速1980m/min
切込み5μm 研削代0.2㎜

切れが良いので、非常に作業しやすくなり、このホイールを使用すると、他のものは使用できません。

1A1 180x13x31.75 5X TBN140J 75V13

ワークSKD

周速1980m/min 切込み10μm
研削代0.2㎜

従来品と比較して、切れが上がり、角持ちも劣りません。良好に使用しています。

1A1 180x6x31.75 5X TD600/800H 75V6

平面研削

ワーク超硬

周速1680m/min 切込み3μ
面粗さRmax  1.2S

チッピングも入らず、研削性は良好です。
